 Une antenne Yagi. Alerter l'administrateur Recommander à un ami Lien de l'article















Toujours dans le même concept, à présent une Yagi aisément calculée à partir du lien vers K7MEM.

JPG - 16.3 ko

Au risque de passer pour un radin, voici la matière première fournie par un vieux râteau TV, à la retraite. Pourquoi acheter, autant donner une deuxième vie à ce vestige du passé !

JPG - 11.7 ko
JPG - 9.2 ko

















Un petit coup de laine de fer, et hop on se lance vers une onze éléments. Tout autre modèle se calcule en un tour de main suivant les matériaux disponibles, un soupçon d'attention, c'est un jeu d'enfant.

JPG - 10.8 ko
JPG - 14.7 ko

















Les éléments sont débités dans du rond d'alu de 4mm de diamètre, suivant les longueurs indiquées par le calculateur.

Le boom est perforé à 4mm, suivant les espacements mentionnés.

Un évidemment est façonné dans le tube carré pour le passage isolé du radiateur.

JPG - 11.2 ko

Chaque élément sera bloqué en place par une vis de pression auto taraudeuse.

JPG - 7.2 ko
JPG - 8 ko

















Le dipôle est maintenu en place par deux sections de vis en nylon, perforées chacune d'un trou de 4mm, et vissées dans une pièce de plexiglas en forme de losange.

JPG - 13.7 ko
JPG - 25.2 ko

L'ensemble est fixé sur le boom par deux vis auto taraudeuses.

JPG - 17.3 ko

Une prise SMA est placée en retrait sur le plexi. La liaison avec le doublet est assurée par un balun 1 / 1, fabriqué dans du câble coaxial RG174, deux vis Parker assurent le contact avec les extrémités des tiges du dipôle, aplaties au marteau.

JPG - 75.5 ko
JPG - 9.1 ko







Une section d'un mètre de tuyau de PVC de 32mm, renforcé, est emmanchée sur un trépied photo, en guise de mât. La partie supérieure accueille un tuyau de cuivre coudé à 90°. L'antenne y est emboîtée et peut ainsi aisément changer de polarisation par simple pivotement sur cet axe.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 03-05-2008 à 08h33

 Une antenne Moxon. Alerter l'administrateur Recommander à un ami Lien de l'article

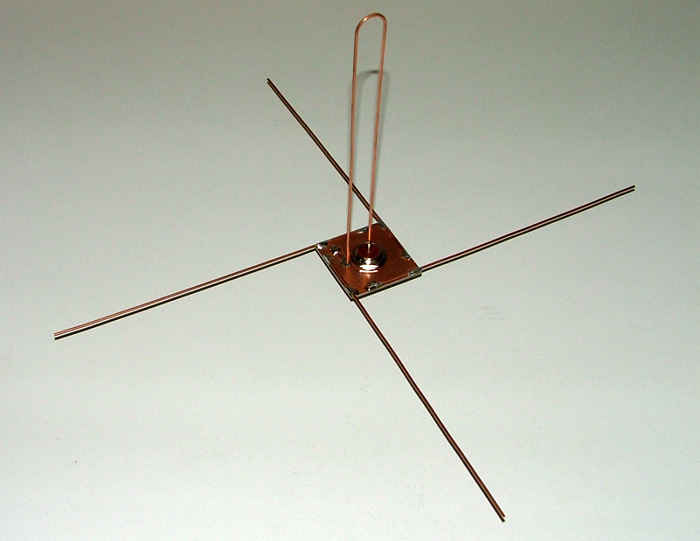

Certaines applications radio ou tv « portables » requièrent un aérien de petite dimension, aisé à transporter. Le but recherché ici n'est pas de décrire une antenne taillée sur une fréquence déterminée, mais plutôt de montrer une manière simple de la réaliser.

A cet effet, le logiciel MoxGen, de AC6LA, vous permettra de trouver ses cotes avec grande facilité.

Cliquez sur l'image pour le télécharger.

JPG - 8.2 ko

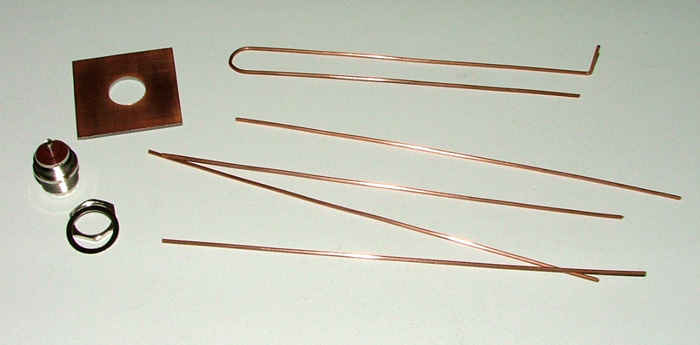

Le support de notre montage est constitué d'un morceau de circuit imprimé en époxy. Attention, pour les fréquences élevées, de l'ordre du GHz, ne pas utiliser n'importe quoi, il faut impérativement un isolant de qualité UHF ou SHF.

JPG - 6.7 ko
JPG - 6.2 ko

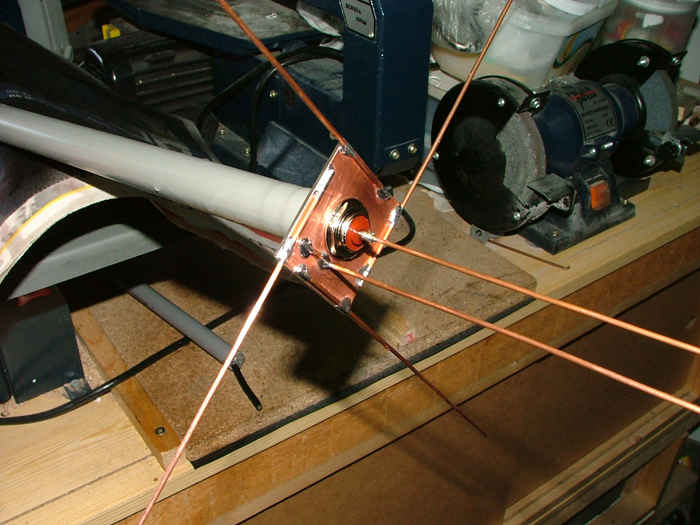

Quelques pistes sont tracées au stylo feutre spécial circuit imprimé, elles serviront à y braser à l'étain les éléments de l'antenne, après passage au bain de perchlorure. On pourrait à la rigueur s'en passer en collant les fils à la colle époxy 2 composants.

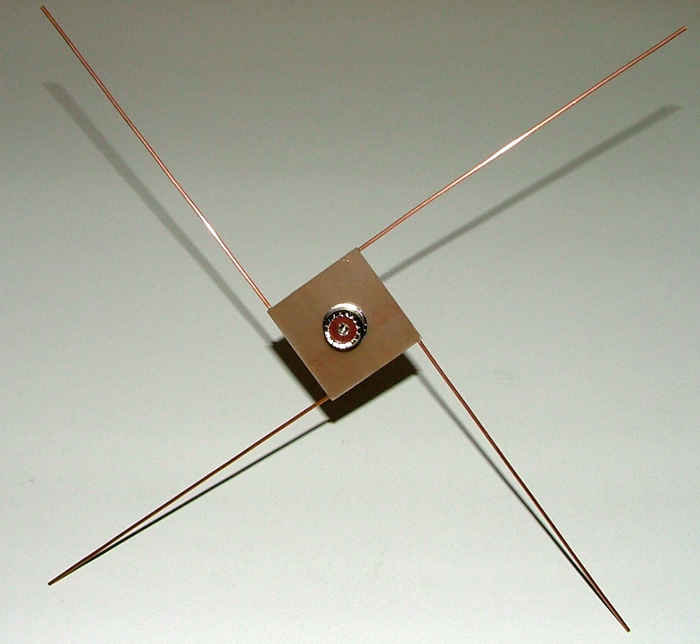

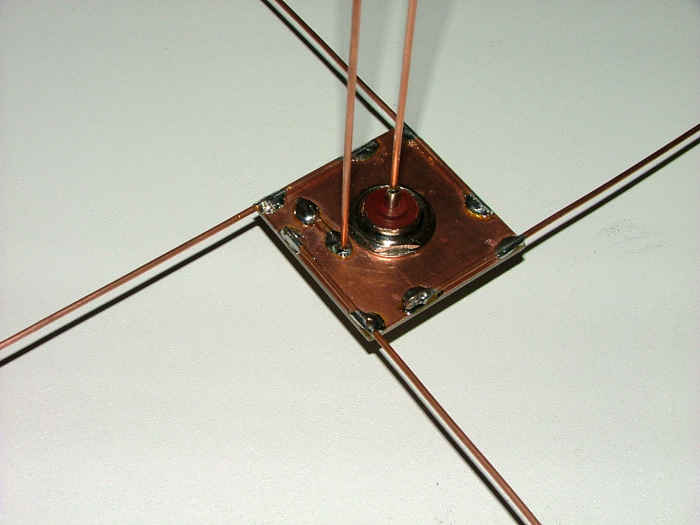

Une prise SMA est posée, l'écrou assure le contact électrique d'un élément, l'autre est brasé sur le plot central de la prise.

JPG - 12.7 ko
JPG - 27.8 ko

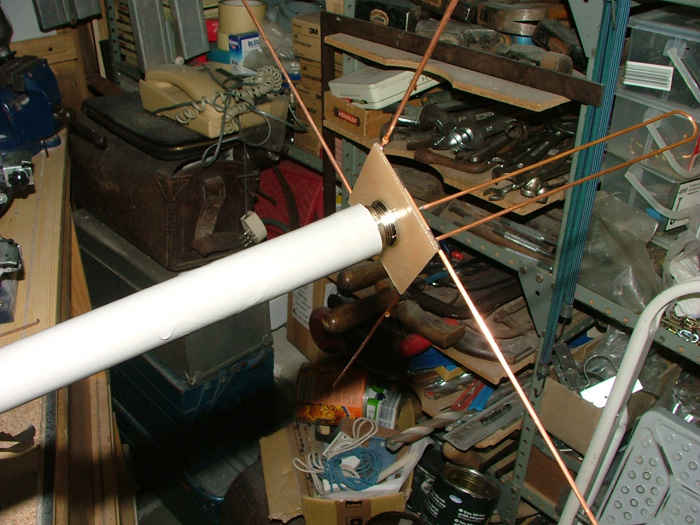

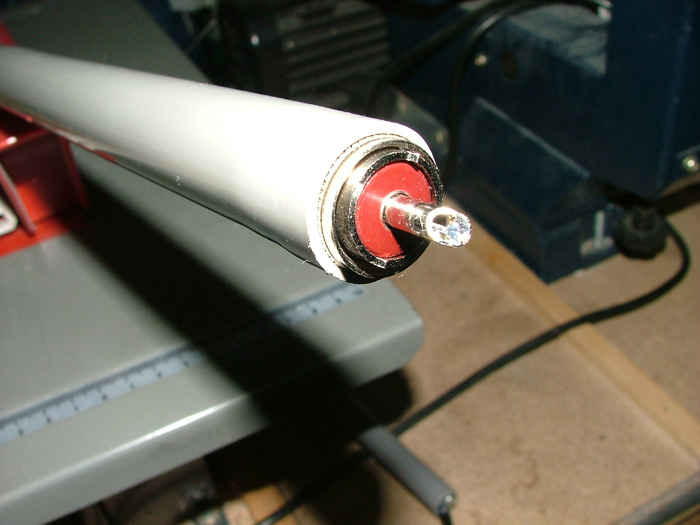

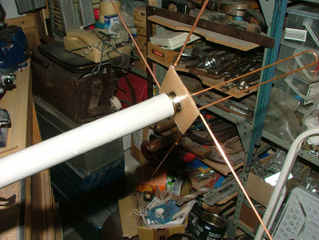

Le câble coaxial, muni de sa fiche, est enfilé dans un tube PVC de 12 mm qui fait office de mini mât.

Il détermine l'avant de l'antenne, qui doit être orienté vers le signal à recevoir.

La base du tube est munie d'un collier sanitaire qui le solidarise au trépied photo par son filet de 7 mm.

JPG - 105.9 ko
JPG - 65.1 ko



  Aucun commentaire | Ecrire un nouveau commentaire Posté le 03-05-2008 à 08h28

 Un rosmètre UHF. Alerter l'administrateur Recommander à un ami Lien de l'article

Pour l'UHF et VHF.

Un ROS mètre à lignes imprimées.



Les appareils de mesures pour UHF sont onéreux, pourtant, pour quelques heures de plaisir et une pincée de composants, on peut s'offrir un Rosmètre précis et bon marché.

JPG - 15.5 ko
JPG - 16.4 ko

JPG - 18 ko

JPG - 16.5 ko
JPG - 14.1 ko

Le cœur du montage est un rosmètre destiné à la CB. On en trouve pour une bouchée de pain sur les sites genre Ebay ou dans les fonds de tiroirs.

Les diodes choisies sont des BAT 85.

Les résistances de 50 Ω sont formées par deux 100 Ω en parallèle.

JPG - 18.6 ko

On conserve le boîtier, le galvanomètre, le potentiomètre et l'inverseur.

La première opération consiste à vérifier la valeur du galvanomètre, souvent 100 µA, ce qu'il nous faut ici. Le plus simple est de brancher un multimètre, en position 200 µA, sur une source de courant continu, à travers une résistance ajustable de l'ordre de 47 ou 100 KΩ. Commencer avec 1 volt et diminuer progressivement la valeur de la résistance jusqu'à obtenir, par exemple, une lecture de 50 µA. Augmenter au besoin la tension s'il n'est pas possible d'atteindre l'intensité désirée. Remplacer le multimètre par le galvanomètre, et vérifier si la mesure est identique. Recommencer la mesure avec une intensité de 100 µA afin de s'assurer que le galva est bien à fond d'échelle.

Les techniciens appliqueront directement la loi d'Ohm.

Toutes les instructions sont données sur la page source, ainsi que le typon de qualité.

JPG - 13.1 ko
JPG - 8.1 ko

JPG - 9 ko
JPG - 11.8 ko

Pour un circuit imprimé aussi simple, il n'est pas nécessaire de graver les deux faces, les îlots dépourvus de cuivre peuvent être aisément réalisé à l'aide d'un petit outil composé d'une mèche à métaux de 5 mm, enfoncée dans un petit manche de lime. L'extrémité a été meulée de façon à obtenir une pointe guide. La rotation de fait à la main pour enlever le cuivre en quelques tours.

Cet accessoire est pratique pour interrompre les bandes conductrices des circuits imprimés perforés d'essais.

JPG - 19.1 ko
JPG - 12.3 ko

Les prises SO239 sont remplacées par des BNC. La nouvelle platine étant plus courte, il y a lieu d'adapter les trous existant sur la face arrière de coffret. Ces derniers sont ovalisés à la lime pour que l'axe des prises se trouve en face des percements du circuit. Deux rondelles prennent en sandwich la tôle du boîtier, le filetage et l'écrou de la BNC assurent le serrage.

JPG - 19.5 ko
JPG - 13.8 ko

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 21-03-2008 à 16h54

 Un sabot de mât. Alerter l'administrateur Recommander à un ami Lien de l'article

Sur terrain meuble, bord de route ou pelouse, aucun problème de dérapage de la base du mât.





Mais posé sur du béton ou de l'asphalte, ce dernier risque de glisser sous une rafale de vent.









La « BAZmobile » a  remplacé ses disques de freins, un de ceux-ci vient à point nommé pour tenir lieu de sabot stabilisateur.

Un simple fer plat percé d'un trou destiné à recevoir la pointe de pied du mât, est soudé par dessus.





Il ne reste plus qu'à appliquer une couche de peinture sur le tout.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 08-03-2008 à 10h25

 Petit confort pour station portable. Alerter l'administrateur Recommander à un ami Lien de l'article

Un petit rien suffit à améliorer le confort lors des sorties de chasse au DX.







Une tablette et support de mât à l'arrière de la voiture. Tout sous la main avec la possibilité d'orienter l'aérien.





Le mât est composé d'une section de base en aluminium, sur laquelle est emboîté un tube en PVC renforcé, ce qui autorise l'utilisation des yagi's en polarisation verticale, sans déport.





Une combinaison de la HB9CV et Yagi 4 éléments lors du tout premier essai qui a permis un contact à 55 kilomètres.





Une autre vue de la position, à Florennes, lors d'une conversation avec une station de la région de Liège, à 90 kilomètres.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 05-03-2008 à 13h12
